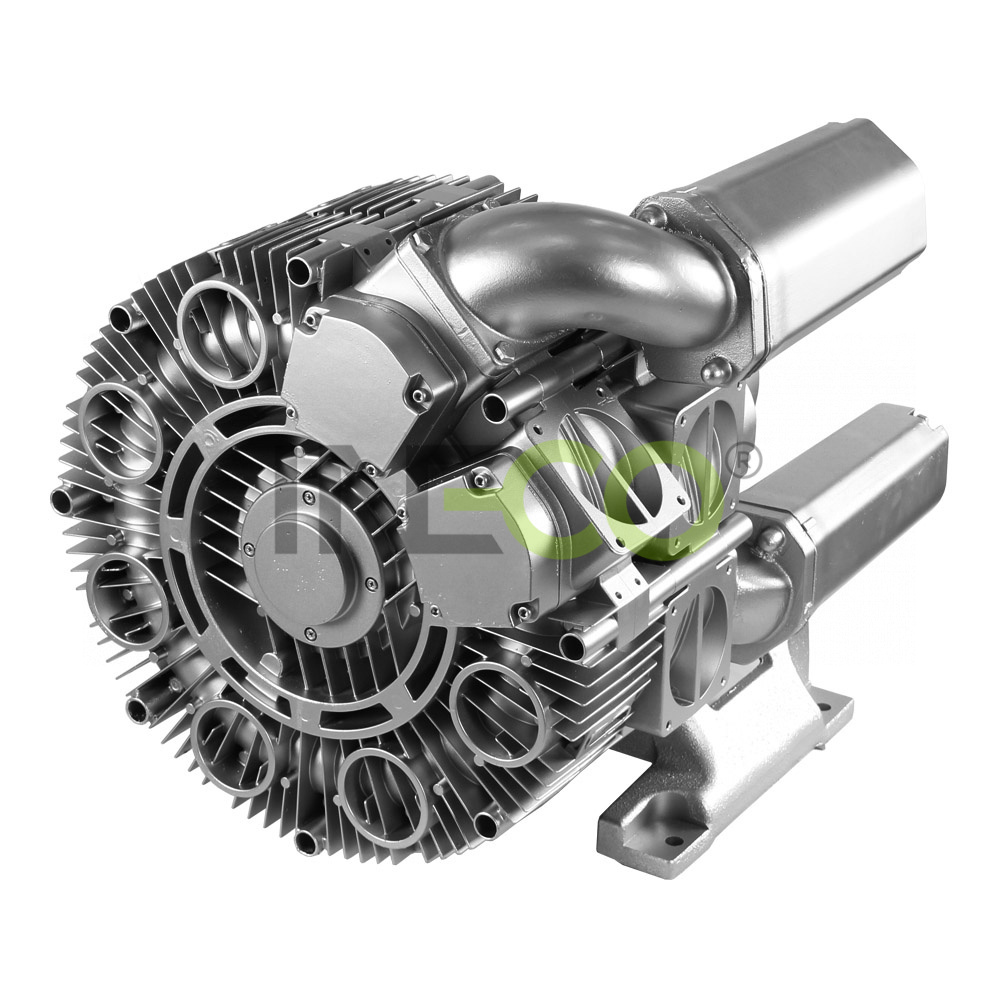

Vysokotlakové dúchadlá / vývevy s postranným kanálom INW HP

Charakteristika:

  •  široké použitie
  •  nízke nároky na údržbu
  •  bezolejová prevádzka
  •  nízka hlučnosť
  •  nízka hmotnosť
  •  veľký rozsah typov a výkonov
  •  jednoduchá montáž a demontáž
  •  minimum pohyblivých dielcov
  •  široký rozsah aplikácií – ako dúchadlo aj výveva


Aplikácie:



  • prevzdušňovanie čistiarní odpadových vôd (ČOV)
  • okysličovanie vôd chovných rybníkov
  • bazény – podvodná masáž, perličkový kúpeľ, pranie filtrov
  • premiešavanie (prevzdušňovanie) roztokov pri galvanických technológiách
  • sušiaci proces, vzduchové nože
  • zber prachu, vzduchové nože
  • pneumatická  doprava múky, pšenice, granúl, kapsúl, umelých vlákien atď.
  • vákuový čistiaci systém – priemyselné vysávače, čistenie filtrov
  • elektrotechnický priemysel – ofukovanie komponentov, plošných spojov
  • textilný priemysel – odsávanie výrobných odpadov
  • zdravotná technika – zubárske odsávačky
  • manipulácia sacími oblúkmi, listovanie a držanie predmetov vákuom, balenie termozmršťovaním
  • tlačiarenské technológie – držanie listov podtlakom



Princíp:



Plyn je nasávaný do vnútra prístroja cez sacie hrdlo so zabudovaným tlmičom hluku (1). V postrannom kanáli (2) mu obežné koleso (3) odovzdáva svoju rýchlosť a plyn sa, zároveň, odstredivou silou tlačí na obvod kompresnej komory. Takto, po špirálovej dráhe, sa plyn opakovane stláča až po výtlačné hrdlo (4), ktorým vychádza von.V prípade viacstupňových dúchadiel plyn prechádza viacerými kompresnými komorami umiestnenými za sebou, a tým sa dosahuje vyšších tlakových rozdielov.







princip_postranny_kanal

Typ Sací

výkon

(m³/h)

Tlak /

vákuum

(mbar)

Motor (IP55), 50Hz, (60Hz)*

Hlučnosť

(dB)

Hmot-

nosť

(kg)

Pripojenie

dúchadla

(vnútorný

závit)

Príkon Napätie Prúd
(kW) (V) (A)
Trojfázové
INW HP210 H16 47 290/230 0,55 200-240 ∆ / 345-415 Y  2,8 ∆/ 1,6 Y 57 16 G 1¼”
INW HP220 H26 47 490/370 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3 Y 58 24 G 1¼”
INW HP220 H56 47 650/370 1,5
200-240 ∆ / 345-415 Y  7,5 ∆/ 4,3 Y 58 28 G 1¼”
INW HP310 H16 66 250/250 0,55 200-240 ∆ / 345-415 Y   2,8 ∆/1,6 Y 57 18 G 1¼”
INW HP310 H26 66 350/280 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3 Y 59 18 G 1¼”
INW HP320 H46 65 480/400 1,1 200-240 ∆ / 345-415 Y   5,4 ∆/ 3,1 Y 59 28 G 1¼”
INW HP320 H56 65 540/440 1,5 200-240 ∆ / 345-415 Y    7,5 ∆/ 4,3 Y 59 30 G 1¼”
INW HP410 H16 87 380/300 1,1 200-240 ∆ / 345-415 Y    5,4 ∆/ 3,1 Y 55 22 G 1¼”
INW HP420 H26 87 450/480 1,5 200-240 ∆ / 345--415 Y  7,5 ∆/ 4,3 Y 61 32 G 1¼”
INW HP420 H56 87 750/500 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 61 38 G 1¼”
INW HP510 H16 120 360/310 1,5 200-240 ∆ / 345-415V Y    7,5 ∆/ 4,3 Y 64 28 G 1¼”
INW HP510 H26 120 470/310 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 29 G 1¼”
INW HP520 H26 120 460/470 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 42 G 1¼”
INW HP520 H77 120 820/500 4 345-415 ∆ 9,0 ∆ 65 52 G 1¼”
INW HP530 H77 120 820/680 4 345-415 ∆ 9,0 ∆ 67 63 G 1¼”
INW HP530 H87 120 1000/680 5,5 345-415 ∆ 11,5 ∆ 67 71
G 1¼”
INW HP610 H16 165 360/340 2,2 200-240 ∆ / 345-415 Y 11,4 ∆/ 6,6 Y 65 33 G 1¼”
INW HP610 H26 165 480/340 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 65 35 G 1¼”
INW HP620 H36 165 500/460 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 67 51
G 1¼”
INW HP620 H57 165 740/460 5,7 345-415 ∆
12,5 ∆ 68 67
G 1¼”
INW HP630 H67 170 1040/730 7,5 345-415 ∆ 16,0 ∆ 72 86 G 1¼”
INW HP351 H26 315 270/290
3
200-260 ∆ / 350-450 Y
11,4 ∆/ 6,5 Y
65
50
G 2 ½”
INW HP351 H37
315 390/350 4 350-450 ∆ / 610-725 Y
 8,4 ∆/ 4,8 Y 65 85
G 2 ½”
INW HP351 H47 315 500/350  5,5 350-450 ∆ / 610-725 Y
11,1 ∆/ 6,4 Y
65 90
G 2 ½”
INW HP352 H26
320 190/230  3 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y 68 68 G 2 ½”
INW HP352 H37
320
310/350
 4 350-450 ∆ / 610-725 Y
8,4 ∆/ 4,8 Y
69 79 G 2 ½”
INW HP352 H47 320 480/530
 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
71 90 G 2 ½”
INW HP352 H57 320 700/530
 7,5 350-450 ∆ / 610-725 Y  15,0 ∆/ 8,7 Y 71 127 G 2 ½”
INW HP352 H67
320
870/530  11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
72 130 G 2 ½”
INW HP353 H37
320 250/300
4
350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y 69 82 G 2 ½”
INW HP353 H47 320
410/490  5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
71 93 G 2 ½”
INW HP353 H57
320 620/680
 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 71 153 G 2 ½”
INW HP353 H67 320 1020/680
 11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
72 170 G 2 ½”
INW HP551 H26 480 120/130 3,0 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y 69 66 G 3”
INW HP551 H37 480 200/230 4,0 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y 69 78 G 3”
INW HP551 H47 480 330/380 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 69 88 G 3”
INW HP551 H57 480 500/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 69 96 G 3”
INW HP552 H47 480 220/270 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 70 118 G 3”
INW HP552 H57 480 370/450 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 70 126 G 3”
INW HP552 H67 480 630/530 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 70 145 G 3”
INW HP552 H77 480 890/530 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 70 156 G 3”
INW HP553 H57 480 280/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 71 142 G 3”
INW HP553 H67 480 540/610 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 71 167 G 3”
INW HP553 H77 480 830/610 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 71 180 G 3”
INW HP553 H87 480 1020/610 18,5 350-450 ∆ / 610-725 Y 37,0 ∆/ 21,0 Y 71 195 G 3”
Jednofázové
 INW HP210 A75 47 290/230 0,55 220-240 6,5 57 17 G 1¼”
INW HP220 A75 47 600/370 1,5 220-240 9,7 58 32 G 1¼”
INW HP310 A71 66 350/250 0,94 220-240 9,0 57 21
G 1¼”
INW HP320 A75 65 550/400 1,5 220-240 9,7 59 33 G 1¼”
INW HP410 A41 87 380/300 1,1 220-240 10,1 55 23 G 1¼”



* 60 Hz údaje si, prosím, vyžiadajte





Dúchadlá a vývevy s postranným kanálomKatalógové listy (pdf/2MB)





Pre rôznorodosť výkonov ponúkame napríklad aj INW jednostupňové dúchadlá



Vysokotlakové dúchadlá / vývevy s postranným kanálom INW sú využívané ako výveva alebo dúchadlo počas nepretržitej prevádzky s výkonom uvedeným na pracovnej krivke. K dispozícii sú motory v štandardnom prevedení pre vstupné napätie: 50 Hz a 60 Hz. Dúchadlá / vývevy majú podľa medzinárodnej klasifikácie nasledovný stupeň ochrany: IP 54 (ochrana proti prachu a striekajúcej vode).

Motory sú navrhnuté podľa DIN EN 60 034/IEC 34-1 a teplotnej triedy F. Trojfázové zariadenia majú prípustnú odchýlku +/- 10% pri konštantnom napätí a +/- 5% pri kolísavom napätí, jednofázové sú navrhnuté s +/- 5% prípustnou odchýlkou. Ak sa však bude využívať pre stálu prevádzku len 90% maximálne prípustného pretlaku, potom sa dovolené rozpätie napätia zvyšuje na hodnotu +/- 10%. Prípustná odchýlka frekvencie je maximálne +/- 2%.

Výkonostné krivky

Vysokotlakové dúchadlá/vývevy INW


nahlad_krivky_vysokotlakove_185

Teplotné krivky

Vysokotlakové dúchadlá/vývevy INW




Teplotné krivky INW vysokotlakové

Rozmerové špecifikácie

Vysokotlakové dúchadlá/vývevy INW


Rozmery INW vysokotlakové
