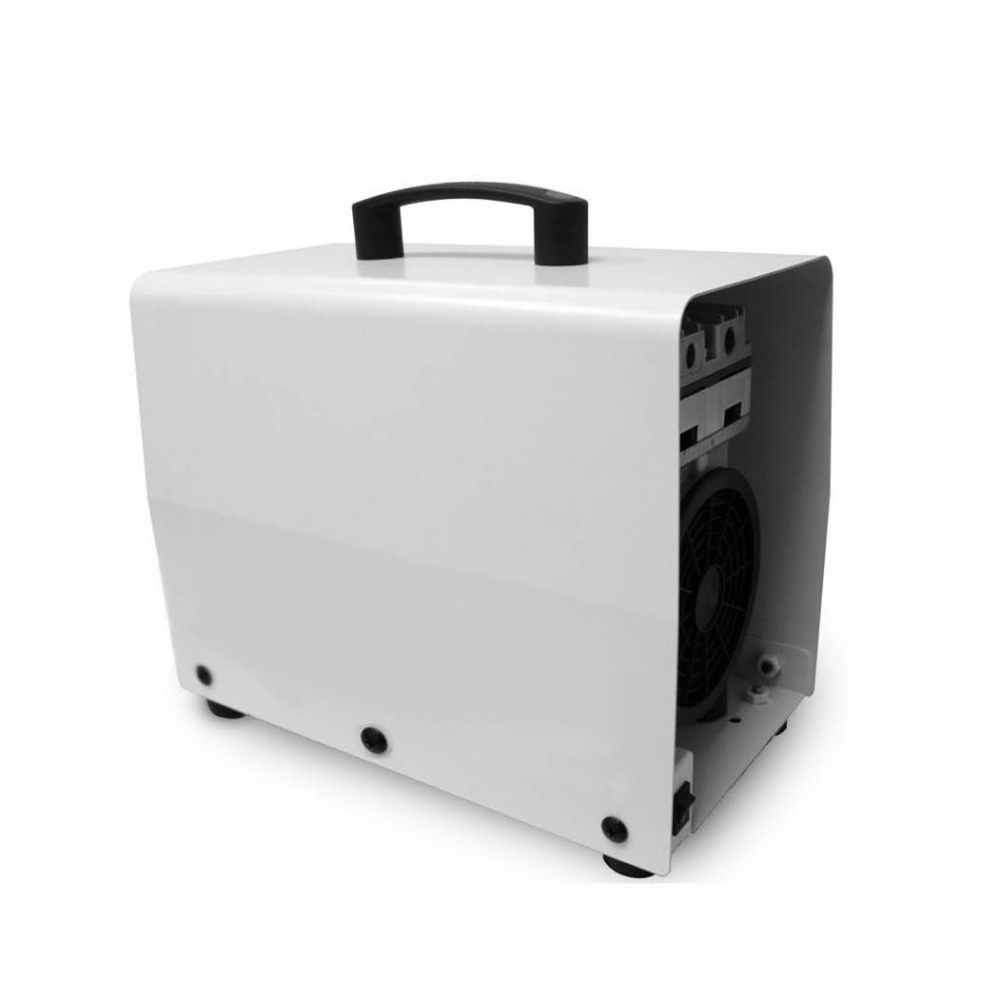

Piestové laboratórne vývevy VPModely VP LABV 150P, VP LABV 250P, VP LABV 150S, VP LABV 250S

Model VP LABV 150P VP LABV 250P VP LABV 150S VP LABV 250S
Max. príkon 300 W 560 W 300 W 560 W
Úroveň hlučnosti ≤ 66 dB ≤ 66 dB ≤ 66 dB ≤ 67 dB
Hmotnosť 11,5 kg 13 kg 11,5 kg 13 kg
Výstup ø 9 mm 9 mm 9 mm 9 mm
Maximálny podtlak
906 mbar 906 mbar 986 mbar 986 mbar
Maximálny prietok 120 L / min 220 L / min 75 L / min 125 L / min
Napätie / frekvencia
230V / 50Hz 230V / 50Hz 230 V / 50Hz 230 V / 50Hz
Krytie IP IP 54 IP 54 IP 54 IP 54
Rozmery D x Š x V 340 x 187,4 x 305 340 x 187,4 x 305 340 x 187,4 x 305 340 x 187,4 x 305



Jednofázové zariadenia sú navrhnuté s +/- 10% prípustnou odchýlkou. Prezentované informácie sú založené na výsledkoch testov pre nominálnu jednotku. Špecifikácia je predmetom zmeny bez upozornenia.



Vývevy lamelové, piestové a vodokružnéKatalógový list (pdf/4MB)

Charakteristika:



  • nie je potrebná prevádzková kvapalina
  • bezolejová prevádzka
  • dosahujú hlboké vákuum
  • nízka hlučnosť
  • kompaktná konštrukcia
  • nízka hmotnosť
  • neznečisťujú prepravovaný plyn
  • jednoduchá inštalácia
  • nízka teplota na hlave vývevy
  • dlhá životnosť



Aplikácie:



  • tlačiarenský priemysel,
  • potravinársky priemysel,
  • baliarenský priemysel,
  • laboratórne a zdravotnícke zariadenia,
  • automatizácia





Princíp:

Základný princíp piestových vývev spočíva v lineárnom vratnom pohybe piesta (1) vo valci (2). Piest sa dostáva do pohybu pomocou piestnice (3), ktorá je poháňaná z hriadeľa pomocou vačkového mechanizmu (4) – prevod rotačného pohybu na lineárny. Piest je voči valcu utesnený piestovým krúžkom (5), ktorý sa vyznačuje vysokou tepelnou vodivosťou a nízkym trením bez potreby mazania. Pri pohybe piestu vo valci smerom dole je vzduch nasávaný cez jednosmerný sací ventil (6) do kompresnej komory. Pri zdvihu smerom hore, je tento vzduch vytlačený cez jednosmerný výfukový ventil (7).



princip_piestova_vyveva-01_1325
