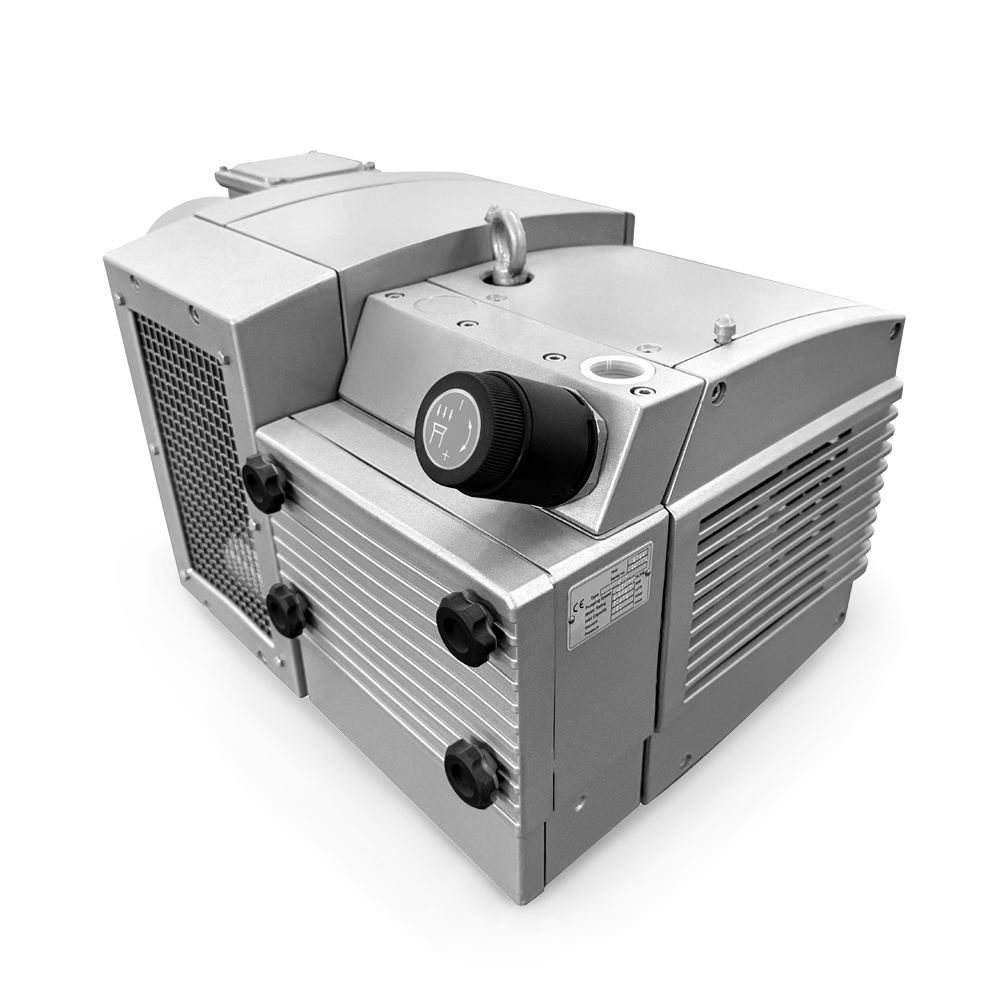

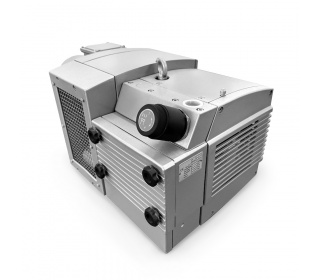

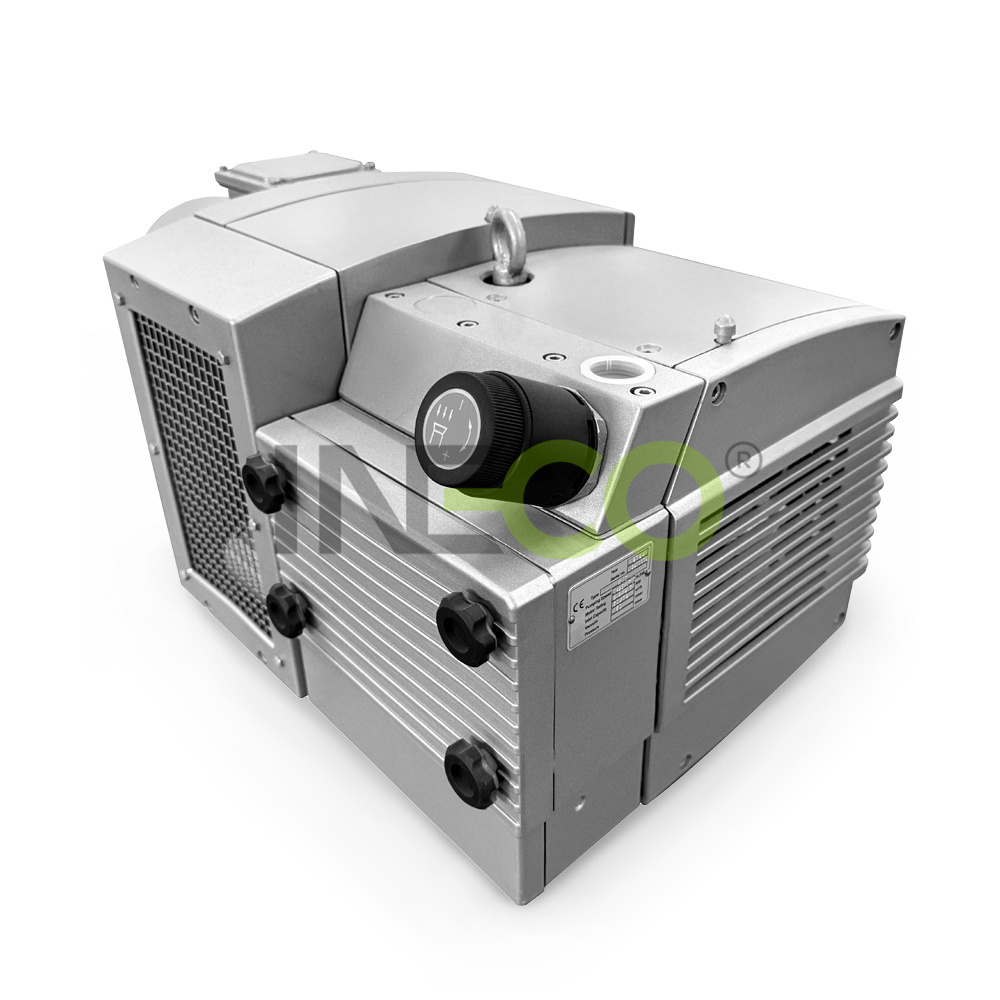

Lamelové vývevy RVT 3-60, RVT 3-80, RVT 3-100, RVT 3-140, RVT 3-160
Lamelové vývevy sú určené pre nasadenie v oblasti vákua a pretlaku. Môžu byť používané pre odsávanie a dopravu vzduchu alebo suchých plynov, ktoré nie sú jedovaté, agresívne alebo výbušné. Predstavujú najjednoduchší a najvhodnejší systém všade, kde je potrebný presný zdroj vákua bez obsahu prímesí. Sú vhodné pre odsávanie v malých uzavretých systémoch.
Princíp:

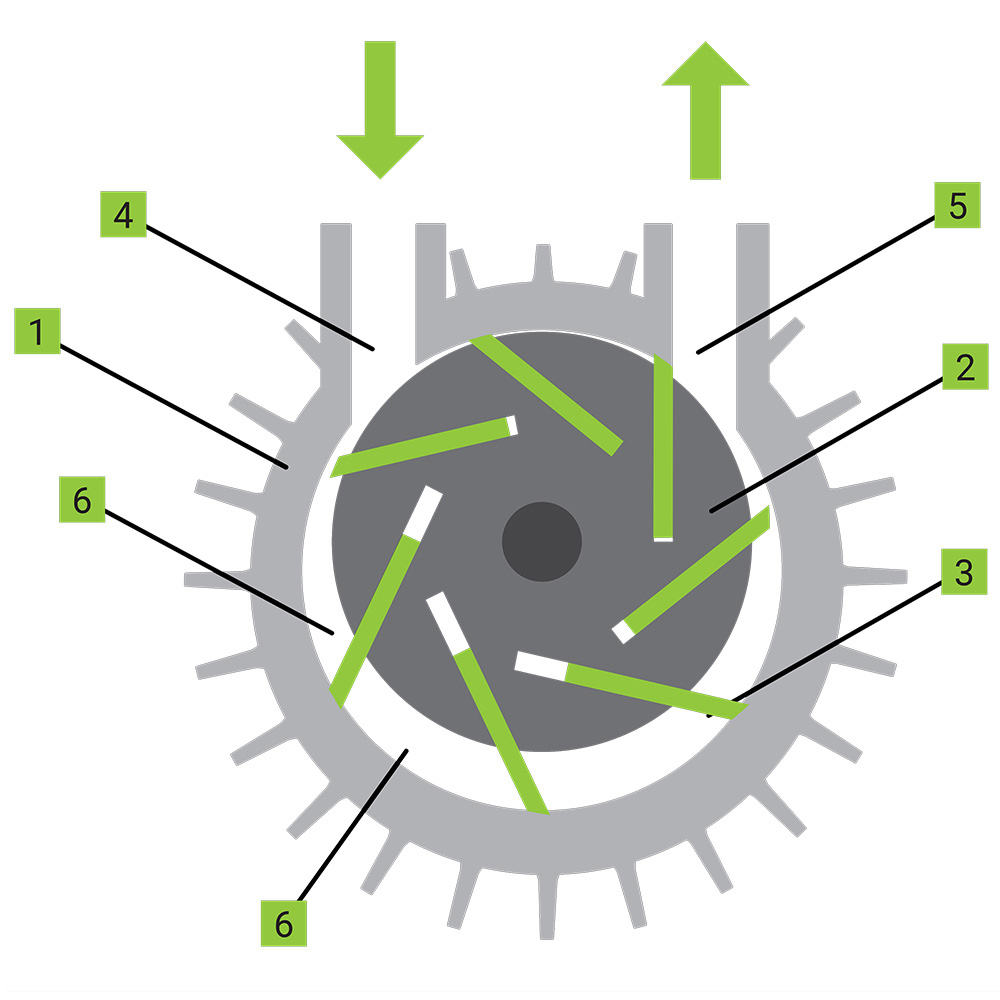

Princíp prevádzky lamelovej vývevy je založený na rotujúcich lamelách. Rotor (2) je uložený vo valcovom statore (1) excentricky na vrchu, takže sa takmer dotýka statora. Odstredivá sila tlačí lamely (3) smerom ku stene statora. Rotáciou statora dochádza k zmene objemu kompresných komôrok (6) medzi dvoma lopatkami a statorom, čím dochádza k nasávaniu plynu.
Charakteristika
> Bezolejová prevádzka
> Zdroj vákua bez obsahu prímesí
> Kompaktná a spoľahlivá konštrukcia
> Ľahká inštalácia a údržba
> Nízka hmotnosť a rozmery
> Plynulý chod bez vibrácií
> Ekonomická prevádzka
1) Stator
2) Rotor
3) Uhlíkové lamely
4) Vstup
5) Výstup
6) Kompresná komôrka
|
Typ |
Sací výkon |
Vákuum |
Motor (IP55), 50 Hz |
Otáčky |
Hlučnosť |
Hmotnosť (kg) |
Rozmery |
Pripojenie |
||
|
Príkon (kW) |
Napätie |
Prúd |
||||||||
|
Trojfázové |
||||||||||
|
RVT 3-60.3 |
60 |
150 |
2,2 |
230 Δ / 400 Y |
8,1 Δ / 4,8 Y |
1430 |
71 |
72 |
729 x 340 x 340 |
G 1" |
|
RVT 3-80.3 |
80 |
150 |
2,2 |
230 Δ / 400 Y |
8,1 Δ / 4,8 Y |
1430 |
72 |
71,8 |
731 x 340 x 340 |
G 1" |
| RVT 3-100.3 | 100 |
150 |
3,0 |
230 Δ / 400 Y |
10,7 Δ / 6,15 Y |
1430 |
75 |
105 |
870 x 460 x 382 |
G 1 1/2" |
|
RVT 3-140.3 |
140 |
150 |
4,0 |
400 Δ / 690 Y |
14,3 Δ / 8,2 Y |
1430 |
76 |
114,3 |
870 x 460 x 382 |
G 1 1/2" |
|
RVT 3-160.3 |
160 |
150 |
5,5 |
400 Δ / 690 Y |
19,0 Δ / 11,0 Y |
1440 |
76 |
126 |
926 x 460 x 382 |
G 1 1/2" |
