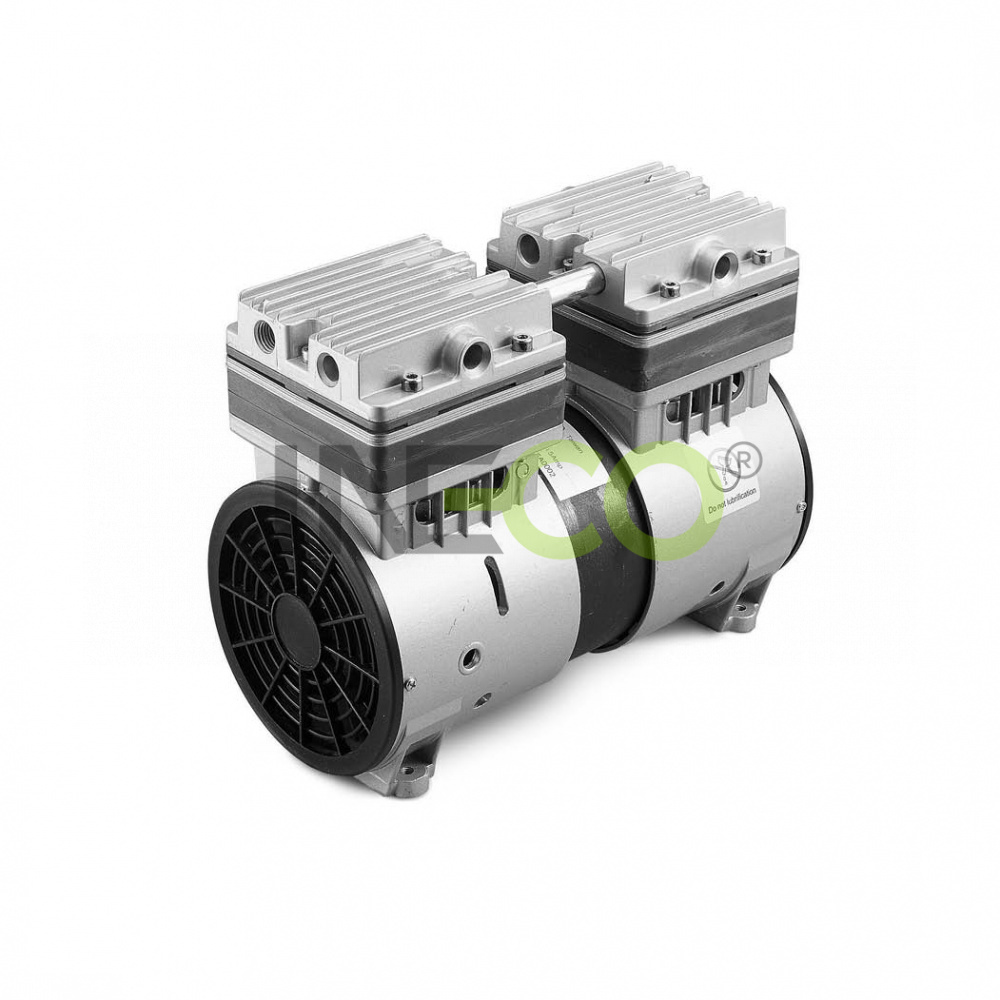

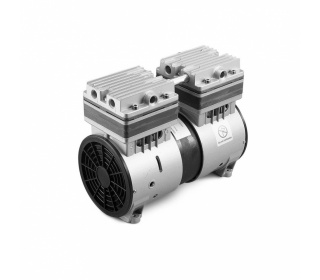

Piestové vývevy VPModely VP 25D, VP 40, VP 90S, VP 120P, VP 120S



Model VP 25D VP 40 VP 90S VP 120S VP 120P
Max. príkon

130W

180 W 250 W 300 W 300 W
Úroveň hlučnosti

55 dB

58 dB 63 dB 66 dB 66 dB
Hmotnosť

3,2 kg

5,2 kg 7,4 kg 7,4 kg 7,4 kg
Výstup ø

vnútorný závit 1/4”

vnútorný závit 1/4” vnútorný závit 1/4” vnútorný závit 1/4” vnútorný závit 1/4”
Maximálny podtlak

800 mbar

880 mbar 987 mbar 987 mbar 907 mbar
Maximálny prietok

34 L / min

40 L / min 45 L / min 65 L / min 105 L / min
Napätie / frekvencia

230V / 50Hz

230V / 50Hz 230V / 50Hz 230 V / 50Hz 230 V / 50Hz
Tepelná ochrana

135 ± 5% °C

135 ± 5% °C 135 ± 5% °C 135 ± 5% °C 135 ± 5% °C
Krytie IP

IP 54

IP 54 IP 54 IP 54 IP 54
Rozmery D x Š x V

175 x 93 x 143 mm

190 x 105 x165 mm 250 x 128 x 176 mm 250 x 128 x 176 mm 250 x 128 x 203 mm
Inštalačné rozmery

114 x 70 mm (M6)

126 x 86,5 mm (M6) 203,5 x 89 mm (M6) 203,5 x 89 mm (M6) 203,5 x 89mm (M6)

Jednofázové zariadenia sú navrhnuté s +/- 10% prípustnou odchýlkou. Prezentované informácie sú založené na výsledkoch testov pre nominálnu jednotku. Špecifikácia je predmetom zmeny bez upozornenia.



Vývevy lamelové, piestové a vodokružnéKatalógový list (pdf/4MB)

Charakteristika:



  • nie je potrebná prevádzková kvapalina
  • bezolejová prevádzka
  • dosahujú hlboké vákuum
  • nízka hlučnosť
  • kompaktná konštrukcia
  • nízka hmotnosť
  • neznečisťujú prepravovaný plyn
  • jednoduchá inštalácia
  • nízka teplota na hlave vývevy
  • dlhá životnosť



Aplikácie:



  • tlačiarenský priemysel,
  • potravinársky priemysel,
  • baliarenský priemysel,
  • laboratórne a zdravotnícke zariadenia,
  • automatizácia





Princíp:

Základný princíp piestových vývev spočíva v lineárnom vratnom pohybe piesta (1) vo valci (2). Piest sa dostáva do pohybu pomocou piestnice (3), ktorá je poháňaná z hriadeľa pomocou vačkového mechanizmu (4) – prevod rotačného pohybu na lineárny. Piest je voči valcu utesnený piestovým krúžkom (5), ktorý sa vyznačuje vysokou tepelnou vodivosťou a nízkym trením bez potreby mazania. Pri pohybe piestu vo valci smerom dole je vzduch nasávaný cez jednosmerný sací ventil (6) do kompresnej komory. Pri zdvihu smerom hore, je tento vzduch vytlačený cez jednosmerný výfukový ventil (7).



princip_piestova_vyveva-01_1325

Ak máte záujem o vypracovanie cenovej ponuky, vyplňte, prosím, náš dopytový formulár.

Súhlasím so spracovaním mojich osobných údajov
V zmysle zákona o ochrane osobných údajov dávam súhlas na spracovanie mojich osobných údajov (meno, priezvisko, titul, telefón, e-mail) v informačnom systéme prevádzkovateľa, IN-ECO, spol. s r.o., za účelom vypracovania cenovej ponuky na dobu neurčitú.

logo_rohs_55

Dúchadlá / vývevy RV spĺňajú podmienky Smernice2002/95/ES

Európskeho parlamentu a Rady z 27. januára 2003 o obmedzení

používania určitých nebezpečných látok v elektrických a elektro-

nických zariadeniach.

logo-ce_46

Dúchadlá/vývevy RV zodpovedajú

smernici pre strojné zariadenia

Európskeho spoločenstva (CE).
