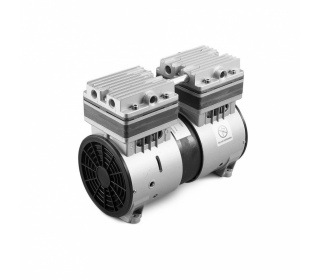

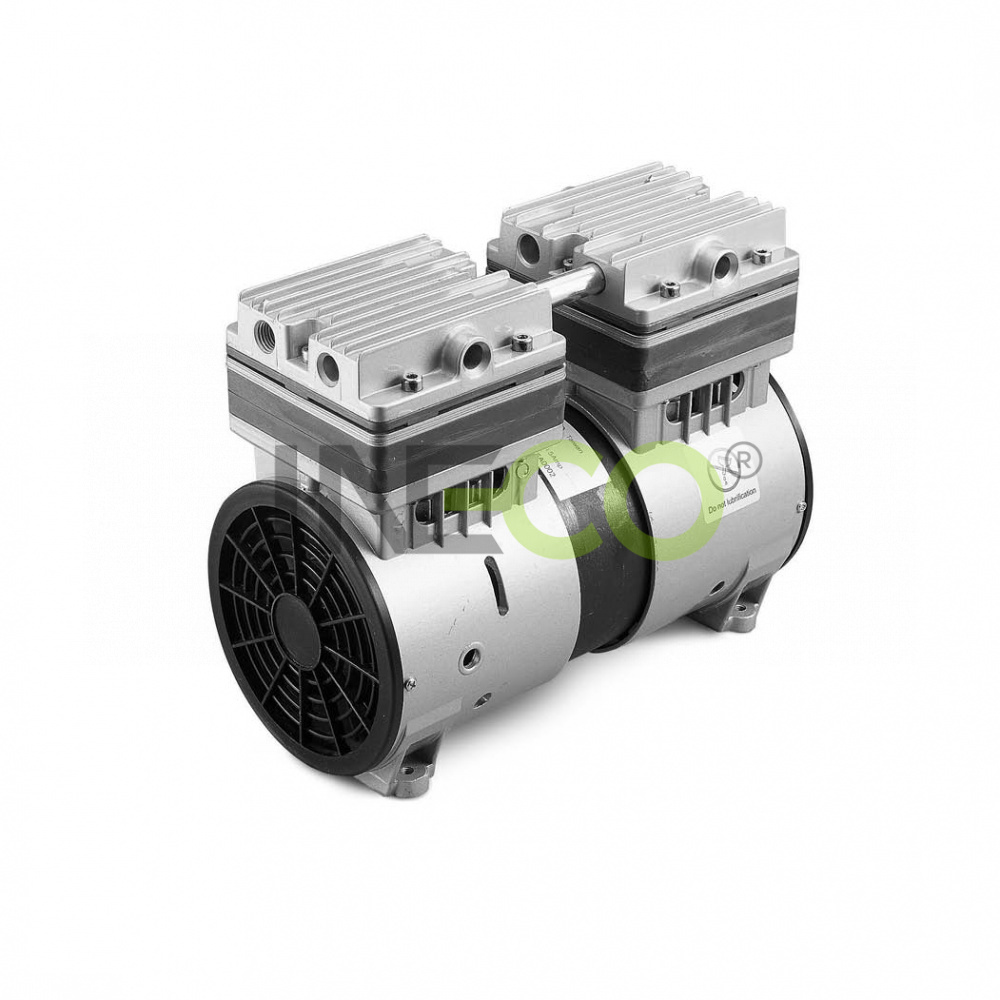

Piestové vývevy VPModely VP 200P, VP 200S, VP 400P, VP 400S

Model VP 200S VP 200P VP 400S VP 400P
Max. príkon 500 W 500 W 1 kW 1 kW
Úroveň hlučnosti 66,5 dB 66 dB 66 dB 66 dB
Hmotnosť 10,2 kg 9,2 kg 29 kg 29 kg
Výstup ø vnútorný závit 1/4” vnútorný závit 1/4” vnutorný závit 1/2” vnútorný závit 1/2”
Maximálny podtlak
987 mbar 907 mbar 987 mbar 907 mbar
Maximálny prietok 105 L / min 180 L / min 300 L / min 400 L / min
Napätie / frekvencia
230V / 50Hz 230V / 50Hz 230 V / 50Hz 230 V / 50Hz
Tepelná ochrana 145 ± 5% °C 145 ± 5% °C 145 ± 5% °C 145 ± 5% °C
Krytie IP IP 54 IP 54 IP 54 IP 54
Rozmery D x Š x V 270 x 135 x 202 mm 250 x 128 x 203 mm 450 x 350 x 280 450 x 350 x 280 mm
Inštalačné rozmery 225 x 90 mm (M6) 203,5 x 89 mm (M6) 240 x 320 mm (M6) 240 x 320 (M6)



Jednofázové zariadenia sú navrhnuté s +/- 10% prípustnou odchýlkou. Prezentované informácie sú založené na výsledkoch testov pre nominálnu jednotku. Špecifikácia je predmetom zmeny bez upozornenia.



Vývevy lamelové, piestové a vodokružnéKatalógový list (pdf/3MB)

Charakteristika:



  • nie je potrebná prevádzková kvapalina
  • bezolejová prevádzka
  • dosahujú hlboké vákuum
  • nízka hlučnosť
  • kompaktná konštrukcia
  • nízka hmotnosť
  • neznečisťujú prepravovaný plyn
  • jednoduchá inštalácia
  • nízka teplota na hlave vývevy
  • dlhá životnosť



Aplikácie:



  • tlačiarenský priemysel,
  • potravinársky priemysel,
  • baliarenský priemysel,
  • laboratórne a zdravotnícke zariadenia,
  • automatizácia





Princíp:

Základný princíp piestových vývev spočíva v lineárnom vratnom pohybe piesta (1) vo valci (2). Piest sa dostáva do pohybu pomocou piestnice (3), ktorá je poháňaná z hriadeľa pomocou vačkového mechanizmu (4) – prevod rotačného pohybu na lineárny. Piest je voči valcu utesnený piestovým krúžkom (5), ktorý sa vyznačuje vysokou tepelnou vodivosťou a nízkym trením bez potreby mazania. Pri pohybe piestu vo valci smerom dole je vzduch nasávaný cez jednosmerný sací ventil (6) do kompresnej komory. Pri zdvihu smerom hore, je tento vzduch vytlačený cez jednosmerný výfukový ventil (7).



princip_piestova_vyveva-01_1325
