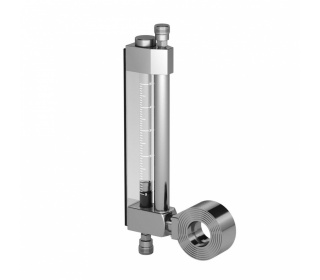

Plavákový prietokomer Model Tkĺbové medziprírubové prietokomery (rotametre) s meracou clonou
Kĺbové medziprírubové prietokomery s meracou clonou
Prietokomery typu „T“ s meracou clonou sú vhodné na kontrolovanie veľkých prietokov. Telo prietokomeru je vyrobené z polykarbonátu (max. tepelná odolnosť 120 °C) alebo polysulfónu (max. tepelná odolnosť 160 °C). Pri použití vhodných materiálov môžu byť použité aj na meranie chemicky agresívnych kvapalín. Prietokomer môže byť inštalovaný na vertikálne alebo horizontálne potrubie so vzostupným alebo zostupným, pravým alebo ľavým prietokom.
Na požiadanie môže byť meracie zariadenie vzdialene pripojené a môže byť vybavené indikátorom min./max. prietoku. Na požiadanie: PN25 a PN40.
Maximálny testovaný tlak: 16 bar.
Presnosť: +/-5 %.
| Typ |
Max. možné rozsahy VODA m3/hodl/h |
UNI PN 10 |
ASA 150 | ||||
| DN | A |
B |
DN |
A | B | ||
| T-40 | 25 | 40 | 92 |
110 |
1 ½“ | 83 |
131 |
| T-50 | 50 |
50 |
107 |
120 |
2” | 102 |
138 |
| T-65 | 80 |
65 | 127 |
130 |
2 ½“ | 121 |
148 |
| T-80 | 130 | 80 | 142 |
138 |
3” | 134 |
154 |
| T-100 | 200 |
100 | 162 | 149 | 4” | 172 |
173 |
| T-125 | 300 |
125 |
192 | 164 |
5” | 194 |
184 |
| T-150 | 450 |
150 | 218 |
177 | 6” | 220 |
197 |
| T-200 | 800 | 200 |
270 |
205 |
8” | 277 |
225 |
| T-250 | 1000 | 250 | 328 | 281 | 10" | 337 | 285 |
| T-300 | 1000 | 300 | 378 | 308 | 12" | 406 | 319 |
| Model |
Variantné prevedenia - prietok (m3/h) | |||||||
| T-40 | 5 |
6 | 8 | 12 | 15 | 18 | 22 | 25 |
| T-50 | 8 |
12 | 18 | 22 | 25 | 30 | 40 | 50 |
| T-65 | 25 |
30 | 40 | 50 | 60 | 80 | ||
| T-80 | 30 |
40 | 50 | 60 | 80 | 100 | 130 | |
| T-100 | 50 |
60 | 80 | 100 | 120 | 130 | 150 | 200 |
| T-125 | 100 |
120 | 160 | 200 | 270 | 300 | ||
| T-150 | 100 |
120 | 150 | 200 | 270 | 300 | 350 | 450 |
| T-200 | 220 |
420 | 640 | 800 | ||||
| T-250 | 350 |
450 | 500 | 600 | 800 | 1000 | 1200 | 1500 |
| T-300 | 500 |
600 | 800 | 1000 | 1200 | 1500 | ||
Upozornenie
Prietokomer musí byť umiestnený tak, aby pred ním aj za ním bolo rovné potrubie v dĺžke 10 krát dimenzia potrubia (10 x DN). Táto podmienka je nevyhnutná z dôvodu presnosti merania.
 |
|
 |
|
|
